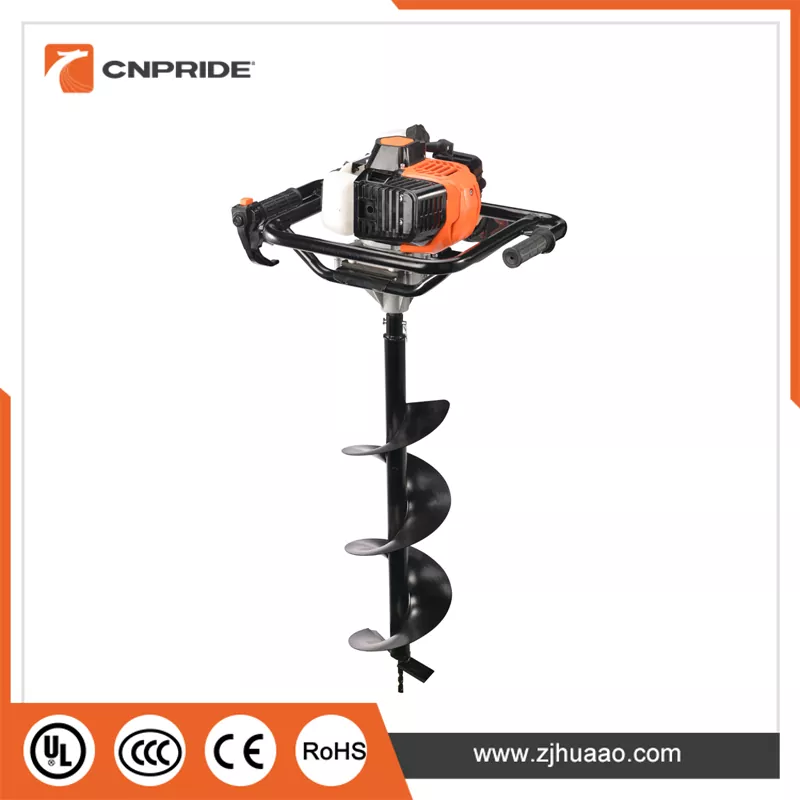

مارپیچ بنزینی زمین یک دستگاه حفاری قابل حمل و موتور محور است که برای نفوذ کارآمد به زمین طراحی شده است. قدرت یک موتور احتراق داخلی دو زمانه را با یک سیستم انتقال مکانیکی و ابزار برش ترکیب می‌کند و آن را به ابزاری ضروری برای کارهای مختلف از نصب حصار و کاشت درخت گرفته تا نمونه‌برداری از خاک و کارهای ساختمانی تبدیل می‌کند. این مقاله یک تجزیه و تحلیل عمیق و متمرکز بر مهندسی از مارپیچ بنزینی زمین ارائه می‌کند و پیشرانه، معماری مکانیکی، مکانیک عملیاتی و مکانیسم‌های ایمنی آن را بررسی می‌کند.

منبع نیرو: مشخصات موتور دو زمانه

در قلب بیشتر قابل حملمارپیچ زمینی بنزینییک موتور بنزینی دو زمانه و تک سیلندر با هوا خنک است. این نوع موتور به دلیل نسبت استثنایی قدرت به وزن و سادگی مکانیکی آن انتخاب شده است، که هر دو برای تجهیزات دستی یا سبک که در محیط های دورافتاده در فضای باز کار می کنند بسیار مهم هستند.

• حجم و توان خروجی: حجم موتور معمولا از 52 سی سی در مدل های پایه تا 80 سی سی یا بیشتر در انواع سنگین متغیر است. این جابجایی به توان خروجی تقریباً 1.8 کیلو وات (2.4 اسب بخار) تا 3 کیلو وات (4 اسب بخار) ترجمه می شود. منحنی قدرت توسط دور موتور کنترل می‌شود، اکثر واحدها در سرعت‌های بدون بار 2100 تا 8500 دور در دقیقه کار می‌کنند و گشتاور را از طریق جعبه‌دنده کاهش‌دهنده به اسپیندل خروجی می‌رسانند.

• سیستم سوخت و روغن کاری: برخلاف موتورهای چهار زمانه، چرخه دو زمانه به ترکیب روغن سوخت از پیش مخلوط شده نیاز دارد. نسبت اختلاط استاندارد صنعت معمولاً 25:1 یا 40:1 (بنزین به روغن دو زمانه) است، بسته به مشخصات سازنده و درجه روغن. برای بهبود قابلیت اطمینان استارت سرد، بیشتر واحدها از یک لامپ پرایمر (پمپ سوخت) در بالادست کاربراتور استفاده می‌کنند که به اپراتور اجازه می‌دهد تا قبل از اولین کشیدن سوخت به‌صورت دستی به داخل کاسه کاربراتور بکشد. ظرفیت مخزن سوخت به طور کلی 1.0 تا 1.2 لیتر است که زمان کار کافی برای عملیات میدانی طولانی را فراهم می کند.

• سیستم جرقه زنی و راه اندازی: سیستم جرقه زنی از یک ماژول جرقه زنی تخلیه خازن (CDI) استفاده می کند که یک جرقه با ولتاژ بالا پایدار و بدون برق خارجی ایجاد می کند. راه‌اندازی از طریق یک استارت (با طناب کششی) به دست می‌آید که هنگام کشیدن چرخ فلایویل موتور درگیر می‌شود. مزیت مهندسی این سیستم در استقلال کامل آن از شبکه های الکتریکی، تضمین عملکرد قابل اعتماد در مناطق وحشی دورافتاده، زمین های کوهستانی و سایر مکان های کاری خارج از شبکه نهفته است.

معماری مکانیکی: از موتور تا اوگر بیت

انتقال انرژی مکانیکی از موتور به زمین شامل چندین جزء حیاتی است که برای مدیریت گشتاور، کاهش سرعت و جداسازی ارتعاش طراحی شده اند.

کلاچ گریز از مرکز و منطق درگیری نیرو: یک کلاچ گریز از مرکز بین خروجی میل لنگ موتور و ورودی گیربکس نصب می شود. اصل عملکرد آن توسط نیروی گریز از مرکز کنترل می شود: در سرعت های بیکار، کفش های کلاچ تحت کشش فنر جمع می شوند و هیچ برقی منتقل نمی کنند. با باز شدن دریچه گاز و افزایش دور موتور تا آستانه درگیری (معمولاً 2500-3000 دور در دقیقه)، کفشک ها به دلیل نیروی گریز از مرکز به سمت بیرون منبسط می شوند، درام کلاچ را درگیر می کنند و به آرامی نیرو را به گیربکس منتقل می کنند. اهمیت مهندسی این طرح دوگانه است: مارپیچ کاملاً ثابت در حالت بیکار می‌ماند، ایمنی اپراتور را افزایش می‌دهد و از سایش غیرضروری و مصرف سوخت در طول موقعیت‌یابی جلوگیری می‌کند.
ضرب گشتاور – عملکرد هسته گیربکس: خروجی سرعت بالا و گشتاور کم موتور با الزامات حفاری که نیاز به گشتاور بالا در سرعت های چرخشی پایین دارد، ناسازگار است. بنابراین گیربکس کاهش یک جزء حیاتی در پیشرانه است. پیکربندی‌های متداول شامل کاهش دنده سیاره‌ای یا کاهش چرخ دنده مارپیچ شفت موازی است، با نسبت‌های کاهش معمولاً از 15:1 تا 40:1. پس از کاهش، سرعت خروجی دوک به تقریباً 150 تا 200 RPM کاهش می یابد که محدوده بهینه برای برش خاک است. این سرعت سرعت برش کافی را فراهم می کند و در عین حال از لغزش بیت، خروج خاک و از دست دادن کنترل اپراتور جلوگیری می کند.
گشتاور واکنشی و میرایی ارتعاش: این یک چالش مهندسی است که اغلب نادیده گرفته می شود و در عین حال بسیار مهم در طراحی مارپیچ زمینی بنزینی است. وقتی بیت از خاک عبور می کند، خاک یک گشتاور واکنشی برابر و مخالف روی بیت اعمال می کند که مستقیماً از طریق بدنه دستگاه به دستگیره های دسته منتقل می شود. اگر این نیروی واکنشی از سطوح قابل کنترل فراتر رود، اپراتور باید تلاش فیزیکی قابل توجهی را برای حفظ ثبات انجام دهد که منجر به خستگی شدید عضلانی و آسیب احتمالی مچ دست در استفاده طولانی مدت می شود. مدل‌های مدرن پیشرفته با طراحی قاب لرزش‌گیر این مشکل را برطرف می‌کنند – با استفاده از بوش‌های جداکننده لاستیکی یا ساختارهای فنری برای جدا کردن اتصال سفت و سخت بین مجموعه موتور/گیربکس و دستگیره‌های دسته، و به طور قابل توجهی ارتعاش منتقل شده و بارهای شوک گذرا را کاهش می‌دهند.

هندسه بیت و مکانیک برش

قابلیت عملیاتیمارپیچ زمینی بنزینینه تنها به قدرت و انتقال، بلکه به عنصر برش ترمینال - بیت مارپیچ نیز بستگی دارد. هندسه آن بسیار پیچیده تر از یک صفحه مارپیچ ساده است. این یک ساختار ترکیبی است که از طریق دینامیک سیالات و مکانیک خاک بهینه شده است.

1. پروازها و عملکرد تخلیه تراشه: بدنه بیت شامل یک لوله فولادی مرکزی با پروازهای مارپیچ پیوسته است که در طول آن جوش داده شده است. قطر بیرونی پروازها قطر سوراخ را تعیین می کند (مشخصات رایج شامل 100 میلی متر، 150 میلی متر، 200 میلی متر، 300 میلی متر و اندازه های سفارشی است). زاویه مارپیچ پروازها یک پارامتر حیاتی است: یک زاویه بیش از حد کم عمق در برابر تخلیه تراشه مقاومت بالا و راندمان پایین ایجاد می کند. یک زاویه بیش از حد تند باعث می‌شود که بیت به خود قفل شود (جایی که خاک بریده شده از سوراخ خارج نمی‌شود و مته گیر می‌کند). تمرین مهندسی طراحی های زاویه مارپیچ متمایز را برای انواع مختلف خاک دیکته می کند - خاک های شنی، خاک های رسی، زمین های یخ زده و خاک های شنی که هر کدام به بهینه سازی زاویه خاصی نیاز دارند.

2. نقطه پیلوت و لبه برش - مکانیسم نفوذ: پایین‌ترین بخش بیت دارای نقطه پیلوت است، معمولاً ساختاری مخروطی یا متقاطع شکل که اغلب با درج‌های کاربید سیمانی پوشانده می‌شود. عملکرد آن ایجاد پایداری مرکز در مرحله اولیه حفاری، جلوگیری از لغزش یا انحراف قطعه در تماس با زمین است. بلافاصله بالای نقطه پایلوت، لبه‌های برش اصلی قرار دارند که زوایای هندسی آن‌ها (زاویه چنگک، زاویه فاصله، و شیب لبه برش) مستقیماً بر مصرف انرژی ویژه مورد نیاز برای نفوذ خاک تأثیر می‌گذارند. برای کاربردهای سنگین شامل شن یا خاک یخ زده، قطعات ممتاز دارای درج‌هایی با نوک کاربید در لبه‌های برش اصلی هستند که مقاومت در برابر سایش و چقرمگی ضربه را به‌طور چشمگیری بهبود می‌بخشند.

3. طراحی‌های پرواز دوگانه و گام متغیر: برای رسیدگی به شرایط پیچیده زمین‌شناسی که در آن لایه‌های خاک به‌طور غیرقابل پیش‌بینی متناوب می‌شوند، برخی از بیت‌های درجه حرفه‌ای از پیکربندی‌های پرواز دوگانه استفاده می‌کنند - دو پرواز مارپیچ موازی که به طور همزمان کارایی تخلیه تراشه را بهبود می‌بخشد و پایداری هدایت حفره را افزایش می‌دهد. علاوه بر این، طرح‌های گام متغیر (گام کوتاه‌تر در پایین، گام بلندتر در بالا) نیروی برشی بیشتری را در طول نفوذ اولیه ایجاد می‌کنند و در عین حال تخلیه براده‌ها را در بخش بالایی تسریع می‌کنند و از تجمع خاک در مقابل دیواره گمانه جلوگیری می‌کنند.

کنترل های عملیاتی و مکانیزم های حفاظتی ایمنی

عملکرد مارپیچ زمین بنزینی به سادگی "باز کردن دریچه گاز و حفاری" نیست. عمق سیستم حفاظت ایمنی آن به طور مستقیم طول عمر تجهیزات و ایمنی اپراتور را تعیین می کند.

کنترل دریچه گاز و تنظیم سرعت موتور: مجموعه دسته دارای یک کنترل دریچه گاز از نوع ماشه است که از طریق کابل به صفحه دریچه گاز کاربراتور متصل شده است. اپراتور به مدولاسیون سرعت پیوسته از طریق فشار انگشت دست می یابد. برخی از مدل‌ها دارای دکمه قفل دریچه گاز در مجاورت ماشه هستند که به موقعیت ثابت دریچه گاز در حین کار مداوم اجازه می‌دهد تا خستگی انگشت در اثر فشار مداوم کاهش یابد.
حفاظت اضافه بار – مکانیزم پین برشی: این مهم ترین جزء ایمنی مکانیکی در مارپیچ زمین بنزینی است. هنگامی که بیت با یک انسداد پیش بینی نشده در زیر زمین مواجه می شود - یک سنگ بزرگ، توده ریشه متراکم، یا سختی یخ زده - گشتاور مقاومت آنی ممکن است از محدودیت های ساختاری گیربکس و موتور فراتر رود. بدون محافظت، این می تواند مستقیماً به شکستگی دندان دنده، اعوجاج میل لنگ یا حتی پارگی بدنه دستگاه منجر شود. راه حل مهندسی، یک پین برشی است که در محل اتصال بین دوک خروجی و بیت مارپیچ نصب شده است. این یک جزء کالیبره‌شده و عمداً ضعیف شده است: وقتی گشتاور مقاومتی از آستانه ایمنی از پیش تعیین‌شده فراتر رود، ابتدا پین برشی می‌شکند و از نظر فیزیکی پیشرانه را جدا می‌کند. چرخش بیت فورا متوقف می شود و کل سیستم انتقال را از خرابی فاجعه بار محافظت می کند. تعویض پین برشی یک روش معمول تعمیر و نگهداری است.
سیستم ترمز و توقف اضطراری: برخی از مدل‌های ممتاز از ترمز گریز از مرکز بین کلاچ و گیربکس کاهشی استفاده می‌کنند. هنگامی که اپراتور دریچه گاز را رها می کند و سرعت موتور به حالت آرام کاهش می یابد، کفشک های ترمز به طور خودکار با شفت خروجی درگیر می شوند و بیت را در عرض چند ثانیه به طور کامل متوقف می کنند. این از صدمات تصادفی ناشی از تماس در هنگام جابجایی دستگاه یا حرکت بین محل های مته جلوگیری می کند.
ارگونومی و وضعیت عملکرد: مارپیچ زمینی بنزینی در حالت ایستاده و با هر دو دست که دسته را گرفته اند کار می کند. فاصله فرمان، زاویه دستگیره و مرکز ثقل کلی دستگاه همگی از نظر ارگونومی بهینه شده اند. در حالت ایده آل، با جهت گیری بیت به صورت عمودی به سمت پایین، مرکز ثقل دستگاه باید بین دست های اپراتور قرار گیرد و تلاش گشتاور اضافی مورد نیاز برای مقابله با انحراف به جلو یا عقب را به حداقل برساند.

اصول تعمیر و نگهداری و شیوه های مهندسی

تعمیر و نگهداری مارپیچ زمینی بنزینی اساساً مراقبت از موتور دو زمانه و سیستم انتقال مکانیکی است. اصول اصلی آن را می توان در سه روش کلیدی خلاصه کرد:

1. تازگی سوخت: سوخت دو زمانه از پیش مخلوط شده پس از 30 روز نگهداری شروع به تحلیل می کند، زیرا بخش های سبک تبخیر می شوند و صمغ های اکسیداتیو تشکیل می شوند و به راحتی جت ها و مسیرهای کاربراتور را مسدود می کنند. بهترین روش مهندسی استفاده از سوخت دو زمانه ویژه تثبیت شده با اتانول یا تخلیه مخزن و خشک کردن موتور را تا زمانی که کاربراتور پس از هر جلسه کاری خالی شود، توصیه می‌کند.

2. تمیز کردن فیلتر هوا: عملیات حفاری گرد و غبار قابل توجهی ایجاد می کند. عناصر فیلتر هوا فوم یا کاغذی نیاز به تمیز کردن روزانه دارند. گرفتگی فیلتر هوا باعث ایجاد شرایط مخلوط غنی، احتراق ناقص، تسریع در تجمع کربن و در نهایت نمره گذاری یا تشنج سیلندر می شود.

3. روغنکاری گیربکس: گیربکس کاهش دهنده با گریس دنده تخصصی (معمولاً گریس مبتنی بر لیتیوم NLGI درجه 2) پر شده است. برای جلوگیری از خرابی زودهنگام دنده در اثر کارکرد خشک، بازرسی منظم و تکمیل مجدد ضروری است.

رامارپیچ زمینی بنزینیبسیار بیشتر از یک "موتور بنزینی با میله پیچ" ساده است. این یک سیستم حفاری زمینی پیچیده است که دینامیک احتراق، مهندسی انتقال مکانیکی، مکانیک برش خاک و ارگونومی را ادغام می‌کند. ظرافت طراحی آن در درگیری صاف قدرت کلاچ گریز از مرکز، تقویت گشتاور دقیق گیربکس، نقش پین برشی به عنوان آخرین خط دفاعی برای ایمنی ماشین، و کنترل دقیق پرواز مارپیچ بر جریان تراشه خاک مشهود است. تنها با درک این اصول فنی عمیق می توان بر این تجهیزات تسلط یافت و آن را با نگهداری علمی و بهره برداری کارآمد به کار برد.
